巖棉板建筑外墻外保溫系統技術應用簡介

關注重點：配套供應，材料合格。

1.關于耐候性實驗要求

      耐候性試驗能很好地反應實際外保溫工程的耐久性能，經過80個熱雨和5個冷熱循環的嚴酷考驗沒出現問題，才可以說外保溫系統是合格的。

       對于巖棉板外保溫雖然粘結強度不作為主要安全度核算，但良好的拉伸粘結強度可以提供更多的安全保障，因此在耐候試驗后巖棉板的拉伸粘結強度≥7.5kPa，取值也是國標中的最低限。

       在EPS板做法GB29906中不再對抗風壓值作出要求，但巖棉外保溫與EPS板外保溫有所不同，由于巖棉強度較低，抗風壓試驗仍是衡量巖棉外保溫安全的重要手段，因此北京市地方標準中也提出要求。

2.關于聯結方式

       以往國內大多外保溫系統與基層墻體均采用粘錨結合、以粘為主的聯結方式，但由于巖棉形態不同，因此有所區別。

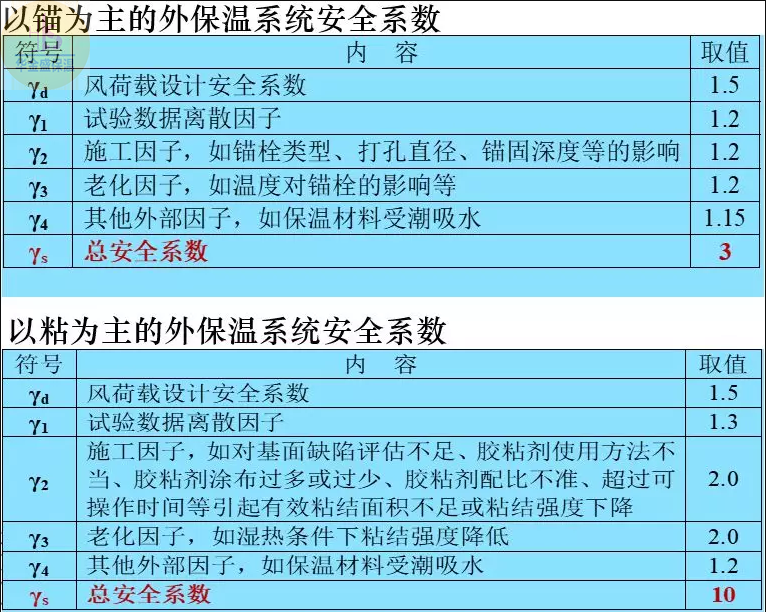

       歐洲技術認證準則ETAG 004《帶抹面的外墻外保溫系統（ETICS）》中規定：安全性核算，以錨為主的外保溫系統不算粘結，以粘為主的外保溫系統不算錨固。

3.對于巖棉板外保溫系統

       巖棉板外保溫系統與基層墻體采用粘錨結合、以錨為主的聯結方式。

       錨栓的數量則要考慮多種因素：

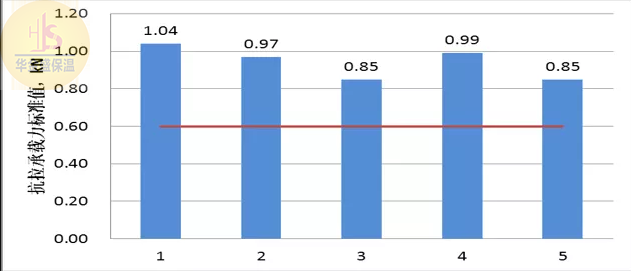

       01.JG/T366《外墻保溫用錨栓》中對于不同墻體的錨栓抗拉承載力做出了要求，在驗證中也發現大部分錨栓在北京廣泛使用的混凝土基墻中抗拉承載力值是足夠的。

       但錨栓抗拉承載力標準值在試驗室中測得，所用墻體與工程墻體可能存在差異。為保證系統的聯結安全性，施工前，施工單位應在工程墻體基面上進行錨栓的現場抗拉承載力試驗，實際計算要以此為依據。

       02.還有單雙網的區別

       雙層網（錨盤壓網），穿透力標準值＞0.60kN，巖棉板的抗拉強度等級、錨栓的圓盤直徑對穿透力影響不大。

       單層網（錨盤壓棉），穿透力標準值較雙層網時小80%，特別是錨盤直徑60mm時，穿透力標準值＜0.50kN。

       采用雙網結構，可不必過多強調巖棉板抗拉強度。

•錨栓數量具體可按下列公式計算得到：

N≥γW/ F

式中：N——單位面積錨栓數量，個/m2；

           W——相應高度處最大風荷載標準值，為風荷載標準值的1.5倍kN/m2；

            γ——安全系數，γ=2；

            F——單個錨栓現場抗拉承載力標準值與穿透力標準值的較小值，kN/個

巖棉板外保溫系統所需錨栓參考數量，個/m2。

五、作業條件

1.吊籃或專用外腳手架搭設牢固，安全驗收合格。

2.現場門窗、預埋件安裝完畢，基層墻體驗收合格。

3.墻體基面尺寸偏差滿足要求。

4.溫度≥5℃，風力≤5級，雨天不施工，如施工中突遇降雨，應采取有效遮擋措。防止雨水沖刷工作面，并于雨后對未經抹面層覆蓋的巖棉板或巖棉帶進行檢查。

六、巖棉板外保溫施工工藝

1.托架安裝——用膨脹螺栓將托架固定于基層墻體的勒腳、陽臺欄板、窗口上沿等巖棉板安 裝的起始位置和設計要求的部位。

2.勒腳等易受潮部位應采用吸水率低的保溫材料。

3.巖棉板的界面處理——巖棉板上墻前雙面進行界面處理。

01.改善實際施工中巖棉與砂漿之間的粘結，提高其可施工性能。

02.界面處理可以固化纖維，減輕巖棉纖維對施工人員皮膚的刺激作用，保護工人健康。

4.巖棉板的排板方式與EPS板基本相同。

       雖然以錨為主，但粘結仍然是巖棉板外保溫系統不可或缺的重要環節。

       建筑高度不大于8層(24m)時，巖棉板與基層墻體的粘結面積率應不小于40%；建筑高度大于8層時，巖棉板與基層墻體的粘結面積率應不小于60%。

5.關注錨栓的安裝和錨固深度。

       錨栓應在底層玻纖網鋪設完24h后進行，錨盤位于兩層網格布之間。鉆頭直徑應與錨栓一致，巖棉板厚100mm時錨栓長應不小于140mm，巖棉板厚120mm時錨栓長應不小于160mm。錨栓錨固深度應不小于25mm。

6.采用雙網方式

門窗洞口玻纖網加強做法。

陽角應采用角網增強處理，角網位于面層玻纖網內，不得搭接。

7.抹灰需要關注的是：

       抹灰共三層，底層和中層厚度為2～3mm，面層厚度為1～2mm，總厚度控制在5～7mm，抹面膠漿應完全覆蓋錨栓壓盤，防止錨栓處發生開裂。

8.關注飾面層施工時間要求

        外飾面作業應待抹面層達到飾面施工要求時進行，具體施工方法按DB11/T1343-2016《建筑內外墻涂料施工及驗收規程》進行。

七、質量控制

1.關注隱蔽工程處理，包括以下八個方面：

       01.巖棉板粘結和固定；

       02.錨栓類別、數量與錨固深度；

       03.被封閉的巖棉板厚度；

       04.玻纖網層數與鋪設；

       05.抹面層質量和厚度；

       06.墻體熱橋部位處理。

       07.托架的位置和數量；

       08.巖棉板附著的基層及其表面處理；

2.關于復驗項目(與DB11/1340-2016一致)
